BỘ XỬ LÝ MAPPING GEOBOX UD103

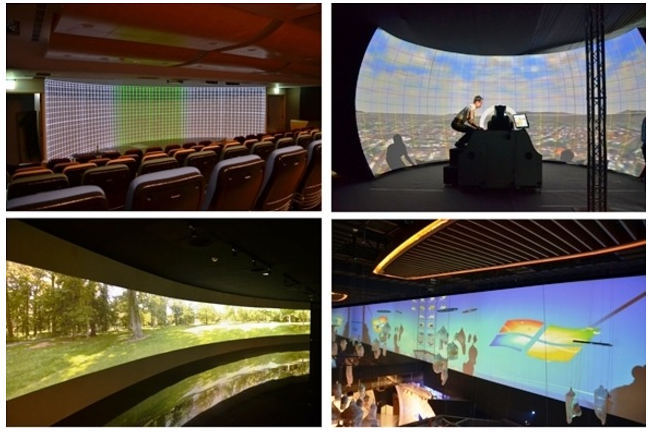

D100 được thiết kế để kết hợp cạnh máy chiếu 4k UHD trên màn hình phẳng, cong và 360 độ với khả năng cung cấp nhiều mô-đun xử lý để điều khiển từ một đến bốn máy chiếu 4k. UD101 được tích hợp 1 module xử lý để điều khiển 1 máy chiếu, UD102 cho 2 máy chiếu, UD103 cho 3 máy chiếu và UD104 cho 4 máy chiếu. Nó được thiết kế để có độ phân giải cao, pha trộn cạnh phức tạp cũng như làm cong hình ảnh, xếp chồng và che cạnh. Trong hệ thống hòa trộn ba cạnh máy chiếu, người dùng có thể định cấu hình thành một hình ảnh tất cả trong một, 2 + 1 (với máy chiếu kép được kết hợp) hoặc hiển thị nội dung riêng biệt trong mỗi máy chiếu. UD100 còn có chức năng MultiViewer. UD104 có thể hiển thị tới 16 nội dung riêng biệt thông qua 4 máy chiếu. Tất cả máy xay cạnh GeoBox có thể được xếp tầng để hiển thị quy mô lớn mà không cần PC hoặc thiết bị bổ sung. Trong hệ thống trộn 5 cạnh máy chiếu, người dùng có thể sử dụng 1x UD104+1x UD101 hoặc 1x UD102+1x UD103 để đạt được kết quả tương tự.

Mỗi kênh xử lý (mô-đun xử lý) có 4 cổng đầu vào, một đầu ra HDMI 2.0 và một cổng HDMI 2.0 Loop through. Tất cả đầu vào đều hỗ trợ độ phân giải đầu vào lên tới 7680*2160 @30Hz, 7680*1200 @60Hz với lấy mẫu đủ màu 4:4:4. Đầu vào DisplayPort có thể hỗ trợ lên tới 7680*4320 @30Hz. Đầu ra hỗ trợ lên tới 4096*2160 @60Hz. Nó được tích hợp bộ xử lý cao cấp 10 bit, khử xen kẽ thích ứng chuyển động,
thuật toán làm mịn góc thấp, kéo xuống 3:2/2:2 và hỗ trợ định giờ đầu vào tiêu chuẩn không phải VESA. EDID có thể lập trình có thể
tối ưu hóa thời gian đầu vào để có được kết quả video tốt nhất.

Công nghệ dọc tiên tiến được tích hợp trong UD100. Người dùng có thể sử dụng bàn phím ở mặt trước, bộ điều khiển IR, USB, WebGui và Ethernet để thực hiện trộn cạnh và căn chỉnh hình học phức tạp lên đến các điểm kiểm soát 17x9. Điều chỉnh đường lưới tuyến tính để di chuyển đường cạnh tranh và điều chỉnh hình ảnh Tường góc để ánh xạ hình ảnh ở góc 90 độ được tích hợp. Hiệu chỉnh gamma R, G, B riêng biệt để tinh chỉnh màu vùng hòa trộn cạnh, hiệu chỉnh màu riêng cho từng đầu ra và nâng cấp độ đen 9 vùng để bù lại sự rò rỉ ánh sáng trong máy chiếu cũng là các chức năng tiêu chuẩn trong UD100. Người dùng có thể xem hình học và điều chỉnh màu sắc theo thời gian thực để có được kết quả tối ưu.

HDMI loop out hỗ trợ kết nối chuỗi nối tiếp với cùng độ phân giải đầu vào và cho phép hiển thị lớn với nhiều thiết bị xếp tầng. Chức năng của bức tường video là cắt và phân bổ hình ảnh nguồn cho từng máy chiếu và đặt các pixel chồng chéo để trộn cạnh. Việc pha trộn các cạnh cong hoàn toàn có thể đạt được thông qua bàn phím ở mặt trước, bộ điều khiển từ xa, USB và Ethernet.

PIP (ảnh trong ảnh), POP (cạnh nhau) và chế độ xem chia đôi 3/4 Các chức năng MultiViewer được tích hợp sẵn. Kích thước hình ảnh PIP là từ 320*180 đến 1920*1200. Trao đổi hình ảnh chính/phụ liền mạch nhanh chóng. Trong một UD104, người dùng có thể hiển thị nhiều cửa sổ (tối đa 16 nội dung đầu vào khác nhau) trên màn hình từ một UD104. Hình ảnh xoay và lật 90/180/270 độ được nhúng trong UD100. Nó cung cấp cấu hình hệ thống linh hoạt.

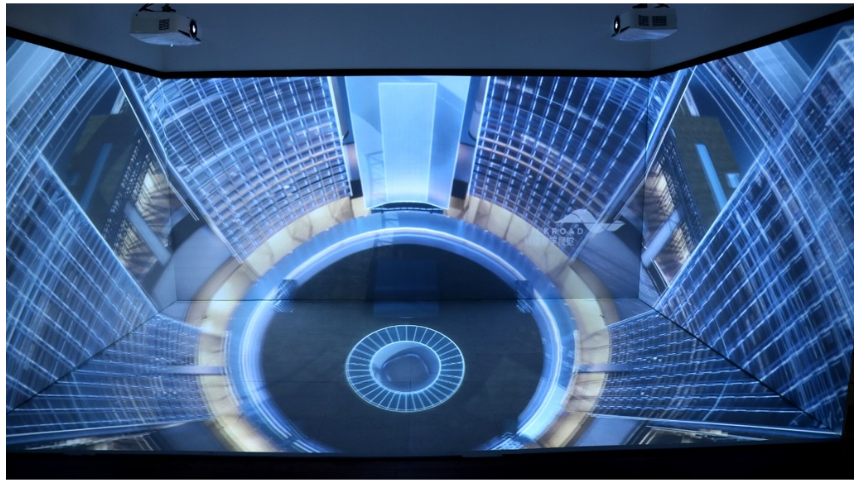

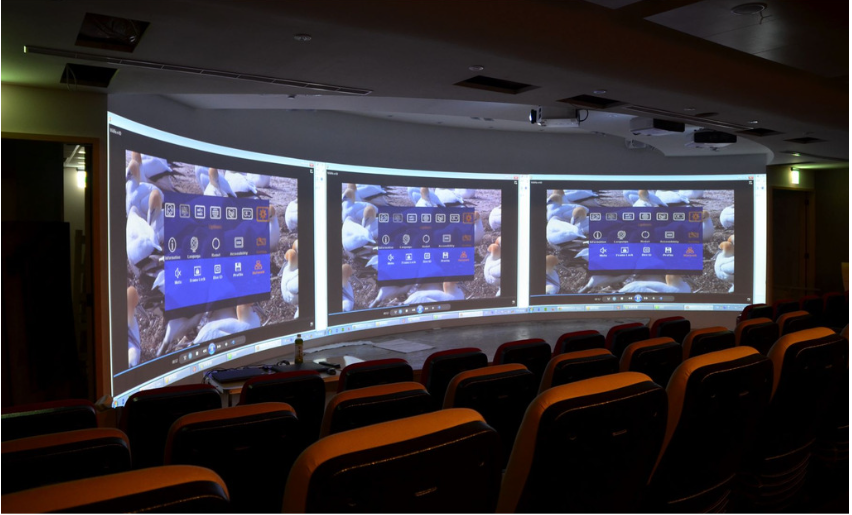

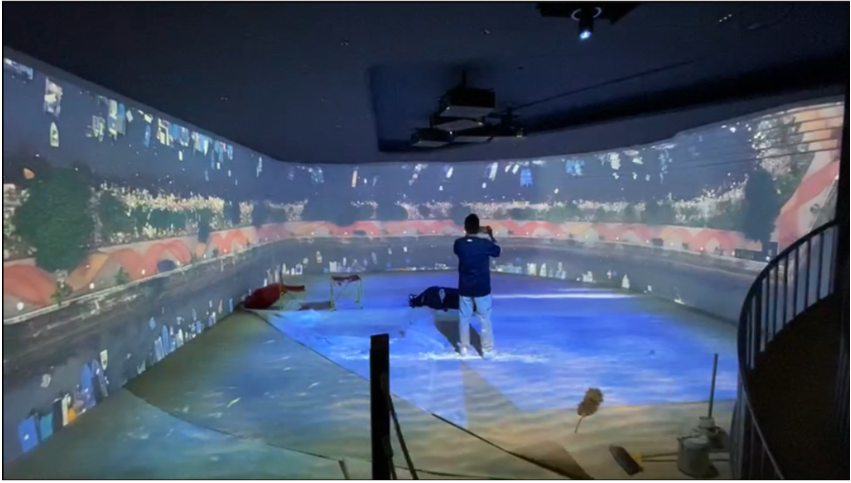

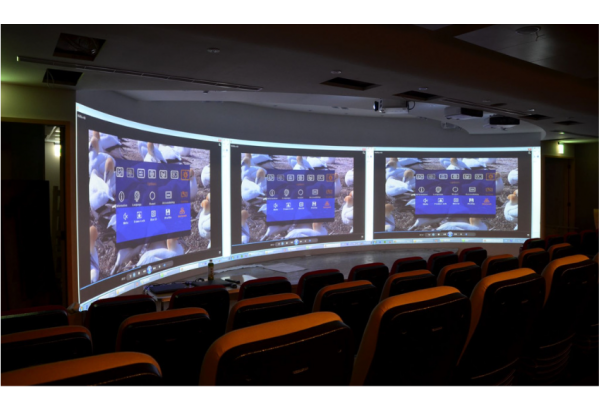

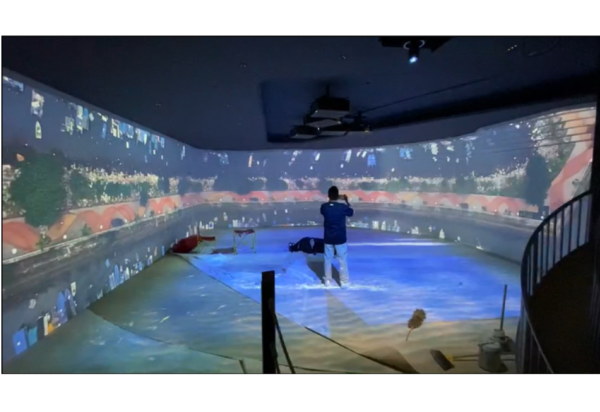

UD100 là một giải pháp lý tưởng cho việc mô phỏng. Nó có thể kết nối với đầu vào từ nhiều PC và kết hợp chúng thành một hình ảnh liền mạch. Hình ảnh không cần thiết có thể được che đi. Nó cũng cung cấp màn hình linh hoạt trong hệ thống trộn cạnh. Đối với hệ thống hòa trộn cạnh máy chiếu 3x, người dùng có thể định cấu hình thành màn hình độc lập 1+1+1, 1+2 (hai máy chiếu được kết hợp) và tất cả trong một (ba máy chiếu được kết hợp). Người dùng cũng có thể thực hiện trộn cạnh bằng máy chiếu ở vị trí dọc mà không cần xoay hình ảnh nguồn để tăng chiều cao hình ảnh. Nó rất phù hợp với máy chiếu laser mà không bị giới hạn về góc lắp đặt.

Sử dụng UD100, người dùng có thể thay thế máy chiếu cao cấp bằng máy chiếu giá rẻ mà không cần phải dịch chuyển ống kính, cong vênh và trộn cạnh. Nó cung cấp cấu hình dễ dàng, rào cản gia nhập thấp, giải pháp hiệu quả về chi phí, đáng tin cậy và linh hoạt.

THÔNG SỐ KỸ THUẬT .


• UD103: 3 module xử lý
• Đầu vào: 3x HDMI 2.0b, 1x DP1.4
• Đầu ra: 1xHDMI 2.0
• Đầu ra vòng lặp: 1x HDMI 2.0b cho kết nối chuỗi âm thanh và chuỗi.
• Tuân thủ HDCP: Đầu vào: HDMI: HDCP V2.2/V1.4, DP: HDCP: V1.3, Đầu ra: HDCP V2.0/V1.4.
• Tối đa. độ phân giải đầu vào: DisplayPort: 7680*4320 @30Hz, HDMI: 7680*2160 @30Hz, 7680*1200 @60Hz, 4096*2400 @50Hz, 4096*2160 @60Hz.
• Đầu vào hỗ trợ tín hiệu RGB/YUV lũy tiến và xen kẽ, lấy mẫu Chroma 4:4:4, tối đa 30 bit Màu.
• Hỗ trợ định giờ đầu vào tiêu chuẩn không phải VESA để dễ dàng kết nối với nhiều nguồn tín hiệu khác nhau.
• 16 đầu ra có thể lựa chọn: HDMI 2.0 lên tới 4096*2160 @60Hz, 4:4:4 RGB lũy tiến.
• Độ trễ hệ thống 2 khung hình: 33ms (@V=60Hz)
• Công cụ Warp để căn chỉnh hình học lên đến các điểm kiểm soát 17x9.
• Điều chỉnh hình học tối đa lên tới 1200 pixel theo cả hai hướng H&V cho mỗi góc.
• Hỗ trợ điều chỉnh Tường góc hình chữ W theo hướng H&V lên tới +_1200 pixel.
• Hỗ trợ điều chỉnh Đường lưới tuyến tính để căn chỉnh vị trí đường H&V nhanh chóng. Nó rất tốt cho việc điều chỉnh khoảng cách dòng trên màn hình cong.
• Trộn cạnh ở 4 cạnh lên tới H=1920 pixel, V=1200 pixel với hiệu chỉnh gamma RGB độc lập.
• Nâng cấp độ đen 9 vùng để bù lại sự rò rỉ ánh sáng từ hệ thống quang học của máy chiếu.
• Edge Mask theo kết quả căn chỉnh hình học lên tới 500 pixel.
• Edge Mask với 8 điểm kiểm soát lên tới 900 pixel (1800 pixel khi độ phân giải đầu ra là 4k/2k) tại mỗi điểm kiểm soát theo hướng H&V.
• Chức năng tường video được nhúng để phân chia hình ảnh, cắt xén, trộn cạnh, cài đặt pixel chồng chéo và điều chỉnh tỷ lệ khung hình.
• Kích thước lưới căn chỉnh hình học có thể lựa chọn từ 8-120 pixel theo hướng H&V. Mặc định là 32*32 pixel.
• Màu mẫu lưới có thể lựa chọn với độ trong suốt tùy chọn để cho phép người dùng áp dụng mẫu thử nghiệm bên ngoài.
• Điều chỉnh tỷ lệ khung hình linh hoạt ở mỗi cạnh lên tới +_ 1800 pixel dịch chuyển vị trí.
• Vị trí menu OSD có thể điều chỉnh được.
• Bộ xử lý 10 bit, nhịp 3:2/2:2, thuật toán làm mịn góc thấp, công cụ chia tỷ lệ chất lượng cao.
• Khử xen kẽ thích ứng chuyển động 3D.
• 3D thụ động: Giải mã tín hiệu đầu vào 3D thành đầu ra khung mắt RH/LH để hiển thị 3D thụ động.
• Chuyển đổi định dạng 3D: Chuyển đổi tín hiệu đầu vào 3D thành tín hiệu đầu ra tuần tự Side by Side, Top/Dưới và khung cho màn hình 3D thụ động và 3D chủ động.
• Chức năng khóa khung để có được đầu ra được đồng bộ hóa hoàn hảo trong ứng dụng nhiều đơn vị.
• Chuyển đổi tốc độ khung hình và chức năng vào/ra 50Hz để loại bỏ tình trạng rớt hoặc lặp lại khung hình.
• Hỗ trợ xử lý màu sâu xvYCC & 8/10/12-bit.
• Tự động hỗ trợ xử lý tín hiệu đầu vào HDR 10 với đầu ra SDR đủ màu RGB 4:4:4.
• Điều chỉnh cân bằng trắng và màu riêng biệt trong từng kênh xử lý.
• Xoay, lật, cắt, chia tỷ lệ và điều chỉnh màu 90/180/270 lên đến tín hiệu đầu vào 4k/2k 60Hz. Người dùng có thể làm
• tinh chỉnh góc quay nhiều hơn thông qua căn chỉnh hình học.
• Chức năng PIP/POP với kích thước hình ảnh PIP từ độ phân giải 320*180 đến 1920*1200 với vị trí linh hoạt và tỷ lệ khung hình có thể điều chỉnh. Chế độ xem chia nhỏ 2/3/4 POP có sẵn ở mỗi kênh.
• Trao đổi liền mạch nhanh chóng giữa hai tín hiệu đầu vào trong mỗi kênh.
• EDID có thể lựa chọn và lập trình trong phạm vi: H=1024-4080, V=720-3840.
• Người dùng có thể lưu tối đa 10 cài đặt có thể được gọi lại bằng bàn phím mặt trước, bộ điều khiển từ xa, RS232, USB hoặc mạng.
• Bảo vệ ESD: ±8kV (Xả qua khe hở không khí), ±4kV (Xả tiếp xúc)
• Môi trường làm việc: 40〫C, 10-90% RH
• Điều khiển: bàn phím, IR, RS232, USB, Ethernet
• Cài đặt hệ thống có thể được lưu trữ và sao lưu trong PC.
• Chứng nhận CE/FCC/RoHS
• Nguồn điện: DC 12V 2A-5A
• Bảo hành 2 năm, gia hạn trả phí có thể lên tới 5 năm.
• Tối đa. Điện năng tiêu thụ: UD101: DC 12V/1.1A, 13.2W, UD102: 12V/2.1A, 25.2W, UD103: 12V/3.1A: 37.2W UD104: 12V/4.1A, 49.2W
• Kích thước và trọng lượng (Chỉ thân máy):
  Không có phần nhô ra: UD101: 303mm*190mm*40mm, 1,2kg
  UD102-104: 440mm*190mm*58mm, UD102: 2,5kg, UD103: 2,7kg, UD104: 2,9 kg
